Wie ein 3-Wege-Flansch-Kugelhahn die Effizienz bei der Fluidströmungsverwaltung verbessert

Industrielle Rohrleitungssysteme sind die Arterien moderner Fertigungs-, chemischer Verarbeitungs- und Wasseraufbereitungsanlagen. Wenn diese Systeme reibungslos funktionieren, werden die Produktionsziele erreicht und die Sicherheit gewährleistet. Allerdings erfordern komplexe Rohrleitungsrouten oft mehr als nur eine einfache Ein-Aus-Steuerung. Sie benötigen die Fähigkeit, Flüssigkeiten präzise umzuleiten, zu mischen und die Fließrichtung zu steuern. Hier kommt der 3-Wege-Flansch-Kugelhahn zum Einsatz.

Die Steuerung des Flüssigkeitsflusses geht über das einfache Transportieren von Flüssigkeit von Punkt A nach Punkt B hinaus; es geht um Kontrolle, Zuverlässigkeit und Effizienz. Traditionelle Anlagen verwenden möglicherweise mehrere 2-Wege-Hähne, um eine Misch- oder Umleitfunktion zu erreichen, was ein Netz potentieller Leckstellen und komplexe Automatisierungsanforderungen schafft. Ein einzelner Mehrwegehahn vereinfacht diese Architektur erheblich.

Dieser Leitfaden untersucht die Technik hinter 3-Wege-Flansch-Kugelhähnen. Wir werden uns ansehen, wie sie funktionieren, welche wichtigen Spezifikationen Sie kennen müssen – wie z. B. die Materialauswahl und die Portkonfigurationen – und welche besten Praktiken für die Installation und Wartung gelten, um sicherzustellen, dass Ihre Betriebsprozesse ohne Unterbrechung laufen.

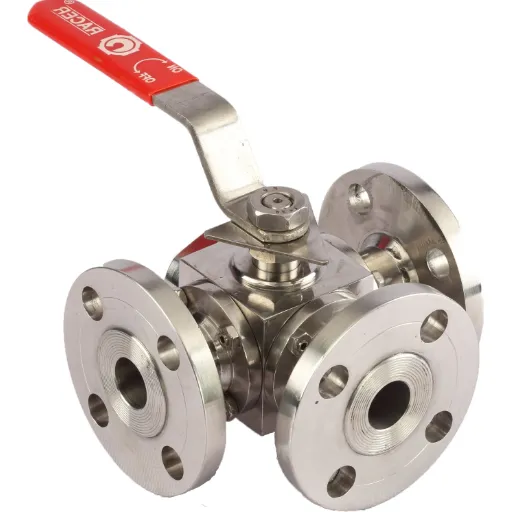

Einführung in 3-Wege Flansch-Kugelhähne

Definition und Zweck

Ein 3-Wege Kugelhahn ist mit drei Anschlüssen ausgeführt, typischerweise mit A, B und C (oder ähnlichen Bezeichnungen) gekennzeichnet. Der Hauptzweck dieses Designs besteht darin, eine von zwei Funktionen zu ermöglichen: die Umlenkung des Flusses oder die Vermischung des Flusses.

Bei einer Umlenkungsanwendung nimmt der Hahn einen Eingang und leitet ihn zu einem von zwei Ausgängen. Beispielsweise könnte es eine Zufuhrleitung geben, die tagsüber Wasser in einen Speichertank und nachts in eine Aufbereitungsanlage leiten muss. Ein einfaches Drehen des Handgriffs (oder die Betätigung) ändert das Ziel.

In einer Mischanwendung nimmt das Ventil zwei Eingänge auf und kombiniert sie zu einem einzigen Ausgang. Dies wird häufig in Temperatursystemen eingesetzt, in denen heißes und kaltes Wasser gemischt werden, um eine bestimmte Austrittstemperatur zu erreichen.

Der Begriff "geflanscht" bezieht sich auf die Verbindungsmethode. Im Gegensatz zu Gewindeventilen, die in eine Rohrleitung eingeschraubt werden, haben geflanschte Ventile einen Rand (Flansch), der mit einem passenden Flansch auf der Rohrleitung verschraubt wird. Dieser Verbindungstyp ist für industrielle Anwendungen Standard, da er stabil, dicht und für die Wartung des Ventils einfacher zu entfernen ist.

Wichtige Merkmale von geflanschten Kugelhähnen

Flansch-Ballventile sind für anspruchsvolle Umgebungen gebaut. Ihr Design bietet mehrere deutliche Vorteile gegenüber Gewinde- oder Schweißverbindungen:

• Robuste Verbindung: Die verschraubte Flanschverbindung bietet eine sichere Abdichtung, die besser als Gewindeverbindungen, die mit der Zeit locker werden können, hohen Druck und Vibrationen standhält.

• Einfache Installation und Demontage: Wenn ein Ventil repariert werden muss, ermöglicht eine Flanschverbindung es Technikern, die Einheit zu entriegeln und herauszuschieben, ohne das Rohr zu schneiden oder das gesamte System zu zerlegen.

• Volle Nennweite: Viele Flansch-Ballventile sind "vollbohrt", was bedeutet, dass der innere Durchmesser gleich dem Durchmesser der Rohrleitung ist. Dies minimiert den Druckabfall und gewährleistet hohe Durchflussraten.

• Vielseitigkeit: Sie sind mit einer Vielzahl von Standarddichtungen und Bolzenmustern kompatibel (z. B. ANSI- oder DIN-Normen), was es einfach macht, sie in die bestehende Infrastruktur zu integrieren.

Wichtigkeit des effizienten Flüssigkeitsflussmanagements

Effizienz im Flüssigkeitsflussmanagement wirkt sich direkt auf die Bilanz aus. Jedes Mal, wenn eine Flüssigkeit die Richtung ändert, durch ein Ventil strömt oder Reibung begegnet, geht Energie verloren. Dieser Energieverlust äußert sich in Druckabfällen, was dazu führt, dass Pumpen härter arbeiten und mehr Strom verbrauchen.

Die Verwendung eines einzigen 3-Wege-Ventils anstelle von zwei oder drei 2-Wege-Ventilen reduziert die Reibungsverluste, die mit mehreren Armaturen und Krümmungen verbunden sind. Darüber hinaus vereinfacht es die Steuerlogik. Die Steuerung eines Aktuators ist weitaus einfacher und weniger fehleranfällig als die Synchronisierung mehrerer Aktuatoren, um in einer bestimmten Reihenfolge zu öffnen und zu schließen. Effizientes Flussmanagement verringert auch das Risiko von Wasserschlägen und Systemstößen und schützt teure Pumpen und Instrumente stromabwärts.

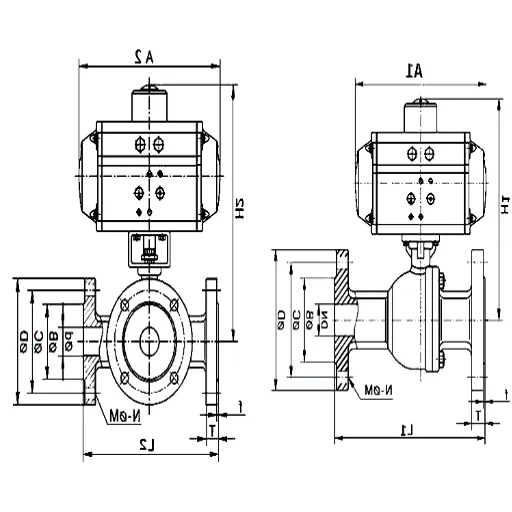

Spezifikationen von 3-Wege Flansch-Kugelhähnen

Abmessungen und Größen: Das 2-Zoll-Standard verstehen

Während diese Hähne in Größen von einem halben Zoll bis über 12 Zoll verfügbar sind, hat der 2-Zoll-3-Wege Flansch-Kugelhahn in der Industrie eine einzigartige Position. Er wird oft als die "Standard"-Größe für mittelschwere industrielle Anwendungen angesehen.

Der 2-Zoll-Durchmesser stellt ein Gleichgewicht her. Er bietet eine deutlich höhere Durchflusskapazität als typische Wohnungsinstallationen (oft 1 Zoll oder weniger), bleibt aber kompakt genug, um von einer kleinen Mannschaft ohne schwere Hebezeuge leicht gehandhabt und installiert zu werden. In vielen chemischen Verarbeitungseinheiten und Wasserfiltrationsanlagen ist die 2-Zoll-Rohrleitung die Standardausführung für die Hauptverteilungsleitungen.

Beim Festlegen der Abmessungen achten Sie besonders auf die "Gegenüberlage"-Abmessung. Dies ist die Länge des Ventils von einer Flanschfläche zur anderen. Verschiedene Hersteller können unterschiedliche Standards befolgen (z. B. ANSI B16.10), daher ist die Überprüfung dieser Messung entscheidend, um sicherzustellen, dass das neue Ventil in die Lücke passt, die das alte Ventil hinterlassen hat.

Materialoptionen: Edelstahl vs. andere Materialien

Die Langlebigkeit eines Ventils wird durch sein Material bestimmt. Wenn die Flüssigkeit korrosiv oder abrasiv ist, führt das falsche Material zu einem vorzeitigen Ausfall.

Edelstahl (304 und 316):
Edelstahl ist der Goldstandard für viele Branchen. Insbesondere der Edelstahl der Qualität 316 bietet aufgrund der Zugabe von Molybdän hervorragende Korrosionsbeständigkeit. Es ist die bevorzugte Wahl für die chemische Verarbeitung, die Lebensmittel- und Getränkeherstellung sowie für marine Umgebungen. Edelstahlventile sind langlebig, halten hohe Temperaturen gut aus und widerstehen Rost, sodass das Ventil über Jahre hinweg betriebsbereit bleibt.

Kohlenstoffstahl:
Kohlenstoffstahl ist stärker und oft preisgünstiger als Edelstahl. Er wird üblicherweise in Hochdruck-Anwendungen in der Öl- und Gasindustrie eingesetzt, wo die Korrosion auf andere Weise kontrolliert wird oder nicht das primäre Problem ist. Allerdings neigt er dazu, zu rosten, wenn er ohne Schutz Feuchtigkeit ausgesetzt wird.

Messing und Bronze:
Diese werden typischerweise in Anwendungen mit niedrigem Druck für Wasser und Gas gefunden. Sie sind kostengünstig, aber im Allgemeinen nicht für aggressive Chemikalien oder hohe Temperaturen geeignet.

PVC und CPVC:
Für hochkorrosive Säuren bei niedrigen Temperaturen und Drücken sind Kunststoffventile eine Option. Sie sind leicht und rostfrei, aber sie haben nicht die strukturelle Festigkeit und Temperaturbeständigkeit von metallischen Flanschventilen.

Portkonfigurationen und ihre Anwendungen

Das "Herz" eines 3-Wegeventils ist die Form des in die Kugel geschnittenen Ports. Es gibt zwei Hauptkonfigurationen: L-Port und T-Port. Das Verständnis des Unterschieds ist entscheidend, da sie unterschiedliche Funktionen erfüllen.

L-Port (Umlenkventil):
Das L-Port-Design hat eine Bohrung, die durch die Kugel in Form eines "L" gebohrt ist. Dadurch kann der Fluss von der Mittelöffnung zu einer der Seitenöffnungen geleitet werden, aber im Allgemeinen nicht gleichzeitig zu beiden.

• Anwendung: Umschalten einer Rohrleitung von Tank A auf Tank B. Es ist ein echtes Umlenkventil. Es ermöglicht es Ihnen, einen Auslass oder den anderen auszuwählen oder den Fluss vollständig abzustellen (je nach Drehbereich des Handgriffs).

T-Port (Misch- oder Umlenkventil):
Das T-Port-Design hat eine Bohrung in Form eines "T". Es kann alles, was ein L-Port kann, und noch mehr. Es kann alle drei Öffnungen gleichzeitig verbinden.

• Anwendung: Dies ermöglicht das Mischen der Ströme A und B zu Strom C. Es kann auch einen geraden Durchfluss ermöglichen, während ein Teil zum dritten Anschluss abgeleitet wird. Es bietet eine größere Flexibilität, erfordert jedoch eine sorgfältige Beachtung der Handhabungsposition, um sicherzustellen, dass der Strom an den gewünschten Ort fließt.

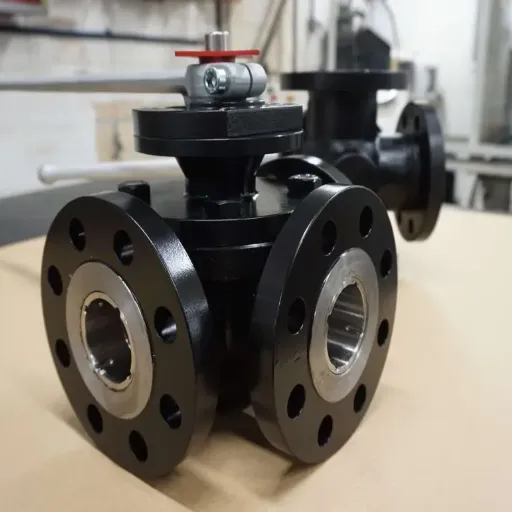

Vorteile der Verwendung von Flansch-3-Wege-Kugelhähnen

Verbesserte Steuerung in Fluidströmungssystemen

Präzision ist in der modernen Industrie von größter Wichtigkeit. Ein 3-Wege-Flansch-Kugelhahn fungiert als zentraler Steuerhub. In einem Kühlkreislauf kann beispielsweise ein Temperatursensor einen Aktuator am Hahn steuern. Wenn die Ausrüstung zu heiß wird, moduliert der Hahn, um mehr Fluid durch einen Wärmetauscher zu leiten. Wenn die Temperatur stabil ist, umgeht er den Wärmetauscher, um Energie zu sparen.

Dieser Grad an Steuerung ermöglicht automatisierte, dynamische Reaktionen auf sich ändernde Prozessbedingungen. Da Kugelhähne "Vierteldrehventile" sind (die sich in 90 Grad von geschlossen nach offen bewegen), reagieren sie schnell. Diese schnelle Reaktionszeit ist den Mehrdrehventilen wie Schieber- oder Kugelhähnen überlegen, die länger zum Betätigen brauchen und zu Verzögerungen bei der Prozesssteuerung führen können.

Reduzierte Wartungskosten und erhöhte Zuverlässigkeit

Jeder Verbindungsstelle in einer Rohrleitung ist ein potenzieller Leckpfad. Indem Sie ein T-Stück und zwei Absperrhähne durch ein einzelnes 3-Wege-Ventil ersetzen, eliminieren Sie mehrere Flanschverbindungen und Dichtungen. Weniger Dichtungen bedeuten weniger potenzielle Lecks und weniger Wartungsüberwachung.

Darüber hinaus erfordert das Design des Kugelhahns selbst nur wenig Wartung. Die Kugel schwimmt leicht zwischen zwei Sitzflächen. Wenn der Fluiddruck gegen die Kugel drückt, presst sie sich fester gegen den stromabwärtigen Sitz, was eine sichere Abdichtung schafft. Diese selbstabdichtende Eigenschaft bedeutet, dass Kugelhähne oft auch nach Tausenden von Schaltzyklen dicht bleiben.

Flanschventile reduzieren speziell die Wartungsausfallzeiten. Bei einem Sitzversagen können die Wartungsteams den Ventilkörper entbolzen, herausheben, reparieren oder ersetzen und wieder anbolzen. Es ist kein Schweißbrenner oder Rohrsäge erforderlich, was "heiße Arbeiten"-Genehmigungen und längere Stillstandszeiten erfordern würde.

Automatisierungsfähigkeiten für verbesserte Effizienz,

3-Wege Flanschkugelhähne sind ideale Kandidaten für die Automatisierung. Die meisten modernen Flanschventile verfügen über eine ISO 5211-Montageplatte – eine standardisierte Plattform auf dem Ventilschaft, die für die Aufnahme von Aktoren ausgelegt ist.

Sie können problemlos montieren:

• Pneumatische Aktoren: Mit Druckluft betrieben, sind diese schnellwirkend und sicher für gefährliche Umgebungen, in denen Elektrizität eine Funkengefahr darstellen könnte.

• Elektrische Aktoren: Diese bieten präzise Positionierung und können einfach in digitale Steuerungssysteme (PLC oder SCADA) integriert werden.

Die Automatisierung dieser Ventile eliminiert die Variable des menschlichen Fehlers. Ein Bediener könnte versehentlich ein manuelles Ventil in die falsche Position drehen oder es teilweise geöffnet lassen. Ein automatisiertes System führt jede Zeit die exakt gleiche Operation aus, was eine konstante Produktqualität und Sicherheit gewährleistet.

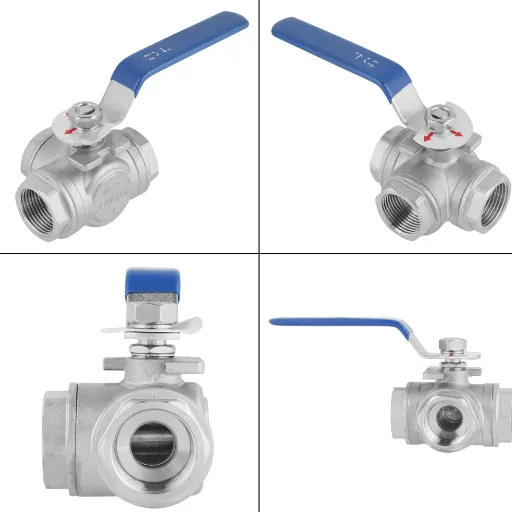

Überlegungen zur Installation und Wartung

Richtige Endanschlüsse für Flansch-Kugelhähne

Die Installation beginnt mit den Flanschen. Stellen Sie sicher, dass die Flansche Ihrer Rohre dem Standard des Ventils entsprechen (z. B. ANSI Class 150 oder PN16). Nicht passende Flansche dichten nicht und können den Ventilkörper beschädigen.

Beim Anziehen der Ventilbolzen in die Leitung:

1. Ausrichtung: Die Rohrflansche müssen parallel und konzentrisch sein. Wenn ein Ventil in nicht fluchtende Rohre gedrückt wird, entstehen Spannungen, die den Ventilkörper sprengen oder die Spindel blockieren können.

2. Dichtungen: Verwenden Sie immer neue Dichtungen, die mit dem Fluidmedium kompatibel sind. Verwenden Sie alte Dichtungen niemals wieder.

3. Anzugsreihenfolge: Ziehen Sie die Schrauben in einem Stern- oder Kreuzmuster an. Ziehen Sie eine Schraube nicht vollständig an, bevor Sie zur nächsten gehen. Erhöhen Sie allmählich das Drehmoment an allen Schrauben, um sicherzustellen, dass die Dichtung gleichmäßig komprimiert wird. Ungleichmäßige Kompression ist eine Hauptursache für Flanschlecks.

Regelmäßige Wartungspraktiken zur Gewährleistung einer langen Lebensdauer,

Obwohl Kugelhähne robust sind, sind sie nicht vor Verschleiß gefeit. Es sollte ein präventives Wartungsplan festgelegt werden, das auf der Schwere der Nutzung basiert.

• Zyklusbetrieb: Wenn ein Hahn für Monate in einer Position verbleibt, können die Dichtungen am Kugelkörper haften bleiben. "Betätigen" Sie den Hahn regelmäßig teilweise oder vollständig (z. B. einmal im Monat), um die Beweglichkeit zu gewährleisten.

• Prüfung der Stangendichtung: Der häufigste Leckagepunkt an einem Kugelhahn ist die Stangendichtung (wo die Handhabe in den Körper des Hahns eintritt). Überprüfen Sie diesen Bereich regelmäßig. Die meisten Hähne haben eine einstellbare Packungsmutter, die leicht angezogen werden kann, um geringe Leckagen zu stoppen.

• Schmierung:, Einige Ventile haben Fettnippel. Wenn Ihr Ventil einen hat, stellen Sie sicher, dass es gemäß den Empfehlungen des Herstellers geschmiert wird.

Häufige Probleme und Troubleshooting-Tipps

Trotz aller Bemühungen können Probleme auftreten. Hier sind häufige Probleme und wie Sie sie beheben können:

• Leckage durch das Ventil (Durchfluss): Dies tritt auf, wenn das Ventil geschlossen (oder umgeleitet) ist, aber Flüssigkeit dennoch an der Kugel vorbeiströmt. Dies wird normalerweise durch beschädigte Dichtsitze verursacht. Schmutzpartikel in der Leitung können die weichen PTFE-Dichtsitze kratzen. Die Lösung besteht normalerweise darin, einen Reparatur-Kit mit neuen Dichtsitzen und Dichtungen zu installieren.

• Leckage an der Flanschverbindung: Dies deutet auf einen defekten Dichtring oder lose Schrauben hin. Überprüfen Sie zunächst das Anzugsmoment der Schrauben. Wenn dies nicht hilft, muss die Leitung drucklos gemacht werden, um den Dichtring zu ersetzen.

• Schwer zu drehen: Wenn das Ventil schwer zu betätigen ist, kann dies auf thermische Ausdehnung im Ventilkörper oder einfach auf eine Anhäufung von Prozessmaterial (Verkrustungen) im Inneren des Ventils zurückzuführen sein. In einigen Fällen ist die Stopfbuchspackung zu stark angezogen. Lockern Sie die Packungsmutter etwas, um zu sehen, ob das Drehmoment abnimmt, aber stellen Sie sicher, dass es nicht leckt.
