Entdecken Sie verschiedene Entlastungsventiltypen für ein effizientes Flüssigkeitsflussmanagement

Industrielle Systeme sind stark auf präzise Komponenten angewiesen, um Sicherheit, Effizienz und Betriebssicherheit aufrechtzuerhalten. Unter diesen Komponenten sind Ventile von grundlegender Bedeutung, da sie als Steuerungspunkte für die Bewegung von Flüssigkeiten und Gasen in komplexen Rohrnetzen fungieren. Während es unzählige Variationen von Ventilen gibt, die für bestimmte Aufgaben entwickelt wurden - von der Durchflussregulierung bis zur Druckentlastung - spielen Entlastungsventile eine kritische Rolle bei der Verwaltung des Flüssigkeitsflusses.

Ein Entlastungsventil befindet sich typischerweise am Auslass einer Pumpe oder eines Kompressors. Seine Hauptfunktion besteht darin, die Freisetzung von Flüssigkeit oder Gas aus einem System zu steuern, um sicherzustellen, dass das Medium mit dem richtigen Druck und der richtigen Durchflussrate austritt und um Rückfluss zu verhindern, der die Ausrüstung beschädigen könnte. Die Auswahl des richtigen Entlastungsventils ist nicht einfach eine Frage der Verbindung von Rohr A mit Rohr B; es erfordert ein tiefes Verständnis der Fluiddynamik, der Werkstoffwissenschaften und der Prinzipien der Maschinenbau.

Dieser umfassende Leitfaden untersucht die Komplexitäten von Entlastungsventilen, klassifiziert die am häufigsten in industriellen Anwendungen verwendeten Typen und analysiert die Faktoren, die ihre Auswahl bestimmen. Indem Ingenieure und Werkleiter die besonderen Merkmale und Vorteile von Viertelumdrehventilen, Mehrumdrehventilen und Rückschlagventilen verstehen, können sie ihre Systeme auf Spitzenleistung und Langlebigkeit optimieren.

Einführung in Ventile und ihre Bedeutung

Was ist ein Entlastungsventil?,

Ein Entlastungsventil ist ein mechanisches Gerät, das auf der Auslassseite einer Pumpe, eines Kompressors oder eines Speicherbehälters installiert wird. Zweck dieses Ventils ist es, den Fluss von Flüssigkeit oder Gas zu regulieren, der das Gerät verlässt. Diese Ventile erfüllen mehrere kritische Funktionen: Sie isolieren das Gerät für Wartungsarbeiten, drosseln den Fluss, um den Systemdruck zu steuern, und verhindern Rückfluss, wenn die Pumpe oder der Kompressor ausgeschaltet wird.

Funktionsweise der Ventile verstehen

Grundsätzlich funktionieren alle Ventile, indem sie einen Strömungsweg blockieren. Ein Verschlusskörper – wie z. B. eine Kugel, eine Scheibe, ein Schieber oder ein Stopfen – bewegt sich innerhalb des Ventilkörpers, um den Durchgang zu öffnen, teilweise zu blockieren oder vollständig zu schließen. Im Zusammenhang mit Entlastungsventilen ist diese Funktionalität darauf ausgelegt, mit hohen Druckdifferenzen und oft turbulenten Strömungsverhältnissen am Pumpenauslass umzugehen.

Die Wirksamkeit eines Entlastungsventils wird an seiner Fähigkeit gemessen, bei geschlossenem Zustand eine dichte Abdichtung zu gewährleisten und bei geöffnetem Zustand einen minimalen Widerstand zu bieten. Leckagen an einem Entlastungsventil können zu erheblichen Energieverlusten und Sicherheitsrisiken führen, insbesondere wenn es sich um gefährliche oder hochwarme Fluide handelt. Darüber hinaus muss das Ventil robust genug sein, um den mechanischen Belastungen durch häufiges Schalten und die erosiven Auswirkungen von Fluiden mit hoher Strömungsgeschwindigkeit standzuhalten.

Anwendungen von Entlastungsventilen in der Industrie

Entlastungsventile sind in der gesamten Industriealltag allgegenwärtig. Ihr spezifisches Design und ihre Materialzusammensetzung variieren je nach Anwendung:

• Wasser- und Abwasserreinigung: Kreiselpumpen verwenden Auslassventile, um den Wasserfluss durch die Reinigungsstufen zu steuern. Rückschlagventile sind hier von entscheidender Bedeutung, um zu verhindern, dass Wasserschläge – ein Druckstoß, der durch ein schnelles Anhalten der Flüssigkeit verursacht wird – die Pumpen beschädigen.

• Öl und Gas: Bei den Upstream- und Midstream-Betrieben regeln Auslassventile den Fluss von Rohöl und Erdgas von den Förderstellen zu den Verarbeitungsanlagen. Diese Ventile müssen extremen Drücken und korrosiven Umgebungen standhalten.

• Chemische Verarbeitung: Chemische Anlagen nutzen Auslassventile, um genaue Mengen an Reaktanten und Produkten abzugeben. Materialien wie PTFE (Teflon) oder Hastelloy werden oft eingesetzt, um chemischen Angriffen zu widerstehen.,

• Stromerzeugung: Kessel Speisepumpen in Kraftwerken verwenden robuste Auslassventile, um Hochdruckwasser an die Kessel zu liefern. Diese Ventile arbeiten unter enormer thermischer und mechanischer Belastung.

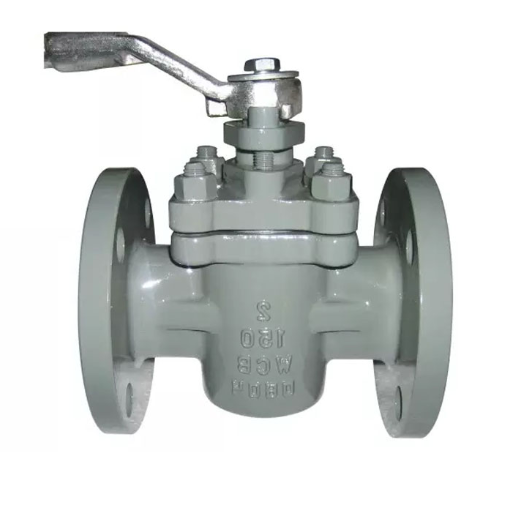

Häufige Arten von Auslassventilen

Vierteldrehventile: Überblick und Anwendungen

Vierteldrehventile werden nach ihrer Funktionsweise benannt: Eine 90-Grad-Drehung des Handgriffs oder Aktuators bewegt das Schließelement von voll geöffnet bis voll geschlossen. Diese Schnellwirkfunktion macht sie ideal für Anwendungen, die eine schnelle Absperrung erfordern.

Kugelhähne

Kugelhähne nutzen ein kugelförmiges Schließelement mit einer zentralen Bohrung. Wenn die Bohrung mit der Rohrleitung fluchtet, ist die Strömung unbehindert; wenn es um 90 Grad gedreht wird, blockiert die feste Seite der Kugel die Strömung.

• Vorteile: Sie bieten eine dichte Abdichtung bei geringen Drehmomentanforderungen und zeichnen sich durch hervorragende Haltbarkeit aus. Der geradlinige Strömungspfad minimiert den Druckabfall.

• Nachteile: Standard-Kugelhähne haben schlechte Drosselungseigenschaften. Die Verwendung für die Strömungsregelung kann zu Erosion der Kugel und des Sitzes führen.

• Anwendungen: Wegen ihrer Zuverlässigkeit und leichten Automatisierbarkeit werden sie häufig als Isolations- und Entladungsventile in Wassersystemen, Gasleitungen und chemischen Prozessen eingesetzt.

Schmetterlingsventile

Schmetterlingsventile verfügen über eine Scheibe, die auf einer drehbaren Welle montiert ist. Wenn das Ventil geschlossen ist, blockiert die Scheibe die Rohröffnung; wenn es geöffnet ist, dreht sich die Scheibe, um die Strömung um sie herum zu ermöglichen.

• Vorteile: Sie sind leicht, kompakt und kostengünstig, insbesondere bei großen Rohrdurchmessern. Sie bieten moderate Drosselfähigkeiten.

• Nachteile: Die Scheibe bleibt auch bei voll geöffnetem Zustand im Strömungsweg, was einen Druckabfall verursacht. Sie können möglicherweise Hochdruckunterschiede nicht so effektiv bewältigen wie Kugelhähne.

• Anwendungen: Häufig in Heizungs-, Lüftungs- und Klimaanlagen (HVAC) sowie in großflächigen Wasserverteilungssystemen, wo Platz und Gewicht begrenzt sind.

Kegelhähne

Kegelhähne funktionieren ähnlich wie Kugelhähne, verwenden jedoch einen zylindrischen oder konischen Stopfen anstelle einer Kugel.

• Vorteile: Sie sind äußerst robust und einfach im Design, mit minimalen Hohlräumen, in denen sich Flüssigkeit ansammeln kann. Dies macht sie geeignet für Schlämme und Flüssigkeiten mit suspendierten Feststoffen.

• Nachteile: Sie erfordern oft ein höheres Betriebsdrehmoment als Kugelhähne.

• Anwendungen: Häufig in Abwasserreinigungs- und Bergbauanlagen zu finden, wo schmutzbeladene Flüssigkeiten gepumpt werden.

Mehrgangventile: Merkmale und Vorteile

Mehrgangventile, auch als Linearventile bekannt, erfordern mehrere Umdrehungen des Stiels, um das Schließelement in Position zu bringen. Dieses Design ermöglicht eine genaue Durchflussregelung (Drosselung), führt jedoch im Vergleich zu Viertel-Umdrehungsventilen zu einem langsameren Betrieb.

Schieberventile

Schieberventile funktionieren, indem ein rechteckiger oder runder Schieber aus dem Weg des Fluids gehoben wird. Sie sind in erster Linie für Ein/Aus-Betrieb und nicht für Drosselung konzipiert.

• Vorteile: Bei voller Öffnung bieten sie praktisch keinen Strömungswiderstand (volle Nennweite). Sie sind für Hochdruck- und Hochtemperaturanwendungen geeignet.

• Nachteile: Sie öffnen und schließen langsam, was das Wasserhammereffekt verhindert, aber sie für Notabschaltungen ungeeignet macht. Sie neigen bei Drosselung zum Vibrieren.

• Anwendungen: Standard-Absperrventile in Raffinerien und Kraftwerken, wo die Strömungsbehinderung minimiert werden muss.

Globe Valves

Globe Ventile haben eine kugelförmige Gehäuseform mit internen Prallwänden. Das Schließelement (Stopfen) bewegt sich vertikal gegen einen stationären Ringsitz.

• Vorteile: Ausgezeichnete Drosselfähigkeiten. Der Strömungspfad zwingt das Fluid, die Richtung zu ändern, was Energie dissipiert und eine genaue Regelung von Druck und Durchflussrate ermöglicht.

• Nachteile: Sie verursachen einen erheblichen Druckabfall aufgrund des internen Strömungspfads.

• Anwendungen: Ideal als Auslasssteuerventile, wo eine Strömungsmodulation erforderlich ist, wie in Kühlwassersystemen oder Heizölsystemen.

Membranventile

Diese Ventile verwenden eine flexible Membran, um gegen einen Wehr oder Sitz abzudichten. Die Membran isoliert den Betriebsmechanismus vom Fluid.

• Vorteile: Ideal für die Handhabung von korrosiven oder abrasiven Flüssigkeiten, da die mechanischen Teile geschützt sind. Sie sind dicht und für Anwendungen mit hoher Reinheit geeignet.

• Nachteile: Begrenzte Temperatur- und Druckwerte aufgrund des Membranmaterials.

• Anwendungen: Pharmazeutische und Lebensmittelverarbeitungsindustrie, wo Sterilität und Sauberkeit von größter Wichtigkeit sind.

Rückschlagventile: Wie sie funktionieren

Im Gegensatz zu den oben genannten manuellen oder angesteuerten Ventilen sind Rückschlagventile automatisch. Sie verlassen sich auf den Druck der Flüssigkeit selbst, um zu funktionieren. Ein Rückschlagventil öffnet sich, wenn der Vorwärtsdruck einen bestimmten Grenzwert (Ansprechdruck) überschreitet, und schließt sich, wenn die Strömung umkehrt.

In einer Pumenaustrittsanordnung ist das Rückschlagventil von wesentlicher Bedeutung. Wenn die Pumpe anhält, wird die Schwerkraft oder der Systemdruck versuchen, das Fluid zurück in die Pumpe zu drücken, was dazu führt, dass sie rückwärts dreht. Dies kann zu einem katastrophalen mechanischen Versagen führen. Ein Rückschlagventil verhindert dies, indem es sofort beim Umkehr der Strömung schließt.

• Schlag-Rückschlagventile: Eine Scheibe schwingt an einem Scharnier oder einem Lagerzapfen, um die Rückströmung zu blockieren. Einfach und mit geringem Widerstand.

• Hub-Rückschlagventile: Eine Scheibe oder ein Kolben wird durch höheren Druck von seinem Sitz gehoben und kehrt durch die Schwerkraft oder eine Feder auf den Sitz zurück, wenn der Druck sinkt. Bessere Dichtung, aber höherer Widerstand.

• Kippscheiben-Rückschlagventile: So konzipiert, dass es schnell schließt, um Wasserschläge zu minimieren.

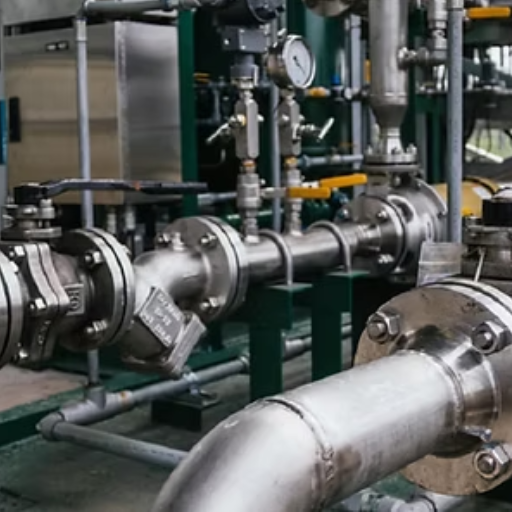

Faktoren, die die Ventilauswahl beeinflussen

Grundlegendes zur Ventilgröße und Druckbeurteilung

Die richtige Dimensionierung eines Ventils ist von größter Wichtigkeit. Ein zu kleines Ventil verursacht einen übermäßigen Druckabfall, was die Pumpe dazu zwingt, härter zu arbeiten und Energie zu verschwenden. Dies wird als "Drosselung" des Flusses bezeichnet. Umgekehrt bietet ein zu groß dimensioniertes Ventil eine schlechte Regelgenauigkeit und ist unnötig teuer.

Die Ventilgrößenbestimmung basiert im Allgemeinen auf dem Strömungskoeffizienten (Cv), der das Volumen von Wasser bei 60°F angibt, das pro Minute durch das Ventil strömt, wenn ein Druckabfall von 1 psi besteht. Ingenieure müssen den erforderlichen Cv für das System berechnen und ihn mit den Herstellerdaten abgleichen.

Druckangaben sind ebenfalls von entscheidender Bedeutung. Ventile werden nach Druckklassen bewertet (z.B. ANSI 150, 300, 600). Das Ventilgehäuse, der Ventilsitz und die Dichtungen müssen in der Lage sein, den maximalen Systemdruck, einschließlich möglicher Druckspitzen, ohne Ausfall oder Leckage zu ertragen.

Beurteilung verschiedener Ventilverwendungen

Die beabsichtigte Funktion des Ventils bestimmt die Wahl.

• Isolation: Wenn das primäre Ziel darin besteht, den Fluss für Wartungsarbeiten abzuschalten, ist ein Schieber- oder Kugelhahn aufgrund ihres geringen Strömungswiderstands geeignet.

• Throttling: Wenn die Durchflussmenge moduliert werden muss, um eine bestimmte Prozessgröße aufrechtzuerhalten, ist ein Stopfenventil oder ein speziell gestaltetes Schmetterlingsventil die bessere Wahl.

• Backflow Prevention: Ein Rückschlagventil ist in Ablaufleitungen unverzichtbar, um die stromaufwärts liegenden Anlagen zu schützen.

Vergleich gängiger Ventiltypen für spezifische Anwendungen,

Betrachten Sie ein Szenario, das eine Hochdruck-Schlammpumpe in einem Bergbauvorgang betrifft.

• Ein Schieberventil könnte verstopfen, wenn Schmutz in der Sitzfläche festgeklemmt wird.

• Der Sitz eines Standard-Kugelhahns könnte schnell durch die abrasive Schlämme abgetragen werden.

• Ein Messerschieberventil oder ein Stopfenventil wäre wahrscheinlich die beste Wahl. Ein Messerschieber kann durch die Schlämme schneiden, um zu schließen, während ein Stopfenventil robuste Dichtflächen bietet, die im geöffneten Zustand vor dem Strömungspfad geschützt sind.

Im Gegensatz dazu, für eine hygienische Anwendung wie das Abführen von Milchpumpen:

• Kugel- und Schieberventile sind ungeeignet, da sich Bakterien in den inneren Spalten vermehren können.

• Membranventile oder sanitäre Schmetterlingsventile werden bevorzugt, da sie leicht zu reinigen sind und keine Toträume haben.
