Das Verständnis der Rolle eines Heizungssteuerventils bei der effizienten Temperaturregulierung

Sie kennen das Gefühl. Es ist Mitte Januar, die Frontscheibe ist vereist und Sie zittern auf dem Fahrersitz, während Sie auf die warme Umarmung des Heizsystems Ihres Autos warten. Aber Minuten vergehen, der Motortemperaturmesser steigt, doch die Luft, die aus den Lüftungsöffnungen strömt, bleibt hartnäckig eiskalt. Oder vielleicht haben Sie das Gegenteil: Ein schwüler Sommertag, an dem Ihre Klimaanlage gegen eine unerklärliche Hitze aus der Instrumententafel in einer aussichtslosen Schlacht kämpft.

Während der Motor und der Kühler alle Ehre bei der Wärmeverwaltung bekommen, fungiert das Heizungssteuerventil als spezialisierter Wächter für das Komfortgefühl in Ihrem Fahrzeuginnenraum. Es ist ein einfaches Gerät mit einer komplexen Aufgabe, das die Lücke zwischen der extremen Hitze Ihres Motors und den Klimaregelungseinstellungen auf Ihrer Instrumententafel schließt. Wenn es funktioniert, merken Sie es nicht. Wenn es ausfällt, wird Ihre Fahrt unerträglich.

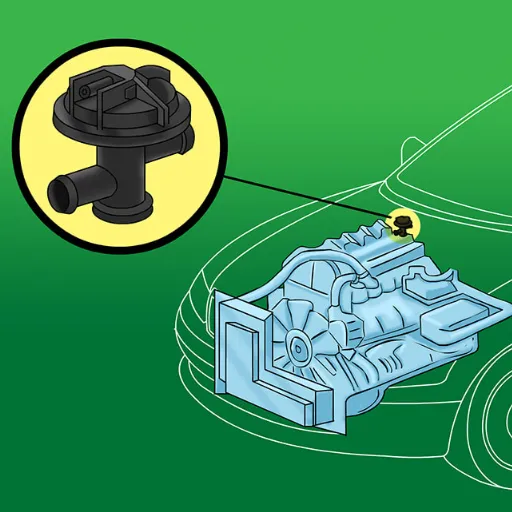

Was ist ein Heizungssteuerventil?

Definition und Funktion des Heizungssteuerventils

Im Kern ist ein Heizungssteuerventil ein Richtungsventil, das in einem der Heizungsschläuche angeordnet ist. Seine Hauptfunktion besteht darin, den Fluss des heißen Motorkühlmittels in den Heizungskern - einen kleinen Kühler, der sich im Armaturenbrett befindet - zu regulieren.

Wenn Sie den Temperaturrad auf "Heiß" stellen, öffnet sich das Ventil und lässt das glühende Kühlmittel in den Heizungskern fließen. Ein Gebläsebläst Luft durch die Rippen des Kerns, wodurch die Luft erwärmt wird, bevor sie in die Fahrgastzelle eintritt. Wenn Sie den Rad auf "Kalt" stellen oder die Maximal-Klimaanlage einschalten, schließt sich das Ventil und stoppt den Fluss des heißen Kühlmittels. Dies verhindert, dass der Heizungskern Wärme abstrahlt, wodurch es für die Klimaanlage einfacher wird, die Fahrgastzelle zu kühlen.

Wichtigkeit von Heizerventilen in HVAC-Systemen

Das Ventil ist aus zwei Hauptgründen von entscheidender Bedeutung: Effizienz und Komfort. Ohne ein funktionierendes Ventil kann Ihr HVAC-System die Heiz- und Kühlfunktionen nicht effektiv trennen.

Wenn das Ventil im Sommer offen bleibt, muss Ihre Klimaanlage doppelt so hart arbeiten, um die Wärme, die vom Heizkern abgestrahlt wird, zu überwinden. Dies belastet den Klimaanlagenkompressor zusätzlich und verringert den Kraftstoffverbrauch. Umgekehrt, wenn das Ventil im Winter geschlossen bleibt, kann die Motortemperatur optimal sein, aber die Wärmeenergie kann nicht an die Passagiere gelangen.

Komponenten eines Heizsteuerventil-Sets

Wenn Sie einen Ersatzteil kaufen, kaufen Sie nicht einfach ein einfaches Tor. Eine Standard-Heizungssteuerventilanordnung oder -kit umfasst normalerweise mehrere Schlüsselkomponenten:

• Der Ventilkörper: Normalerweise aus hochwertigem Kunststoff oder korrosionsbeständigem Metall gefertigt, der das innere Klappen- oder Schmetterlingsmechanismusgehäuse aufnimmt.

• Aktuator: Dies ist die "Muskulatur", die das Ventil öffnet oder schließt. Ältere Autos verwenden kabelbetriebene Hebel, während moderne Fahrzeuge Vakuummembranen oder elektronische Motoren nutzen.

• Einlass- und Auslassanschlüsse: Verbindungspunkte für die Gummiheizungsschläuche.

• Umgehungskanal: Einige fortschrittliche Ventile verfügen über einen Mechanismus, um das Kühlmittel zurück zum Motor zu leiten, anstatt es einfach zu stoppen (mehr dazu später).

Wie das Heizungssteuerventil funktioniert

Mechanismus der Temperaturregulierung

Die Methode, wie das Ventil seine Befehle erhält, hängt vom Alter und der Komplexität Ihres Fahrzeugs ab.

• Mechanisch (seilbetätigt): In alten Fahrzeugen lief ein physischer Stahlseilzug vom Temperaturschieber auf der Armaturentafel direkt zum Ventil im Motorraum. Beim Bewegen des Hebels wurde das Ventil physisch geöffnet.

• Vakuumbetrieben: Häufig in Autos aus den 80er, 90er und frühen 2000er Jahren. Der Motor erzeugt ein Vakuum (Unterdruck). Wenn Sie die Klimaregelung einstellen, sendet ein Vakuumschalter Saugkraft an das Ventil, wodurch eine Membran gezogen wird, die das Gatter öffnet oder schließt.

• Elektronisch: Moderne Fahrzeuge verwenden elektronische Aktuatoren. Sensoren überwachen die Kabinentemperatur und die Klimaregelungseinstellung und senden ein elektrisches Signal an einen kleinen Motor am Ventil, um es in einem genauen Maß zu öffnen.

Interaktion mit dem Heizkörperkern und dem Kühlmittelfluss

Die Beziehung zwischen dem Ventil und dem Heizkörperkern ist symbiotisch. Der Heizkörperkern ist im Wesentlichen ein Wärmetauscher. Er ist vollständig auf das Ventil angewiesen, um ihm Energie zuzuführen.

Wenn das Ventil öffnet, presst die Wasserpumpe Kühlmittel – das oft Temperaturen von 190°F bis 220°F (87°C bis 104°C) erreicht – durch den Zulaufschlauch in den Kern. Der Kern absorbiert diese Wärme. Wenn das Ventil nur teilweise geöffnet ist (in elektronischen Systemen), begrenzt es den Volumenstrom, was "warm"e Luft anstelle von "heißer" Luft ermöglicht. Diese genaue Dosierung ermöglicht die automatische Klimaregelung, wie sie in Luxusfahrzeugen zu finden ist, bei der das System eine bestimmte Temperatur aufrechterhält, anstatt einfach heiße oder kalte Luft zu blasen.

Rolle des Bypass-Ventils im System,

Sie fragen sich vielleicht: Wenn das Ventil schließt und den Wasserfluss stoppt, baut sich nicht Druck auf? In einfachen Systemen stoppt der Fluss einfach, und das Kühlmittel nimmt andere Wege durch den Motor. Allerdings kann ein plötzliches Stoppen des Flusses manchmal "Kavitation" oder heiße Stellen im Zylinderkopf verursachen.

Um dies zu lösen, sind viele Heizungssteuerventile als "H-Ventile" oder Bypass-Ventile konzipiert. Wenn diese Ventile den Weg zum Heizungskern absperren, öffnen sie gleichzeitig eine Bypass-Schleife, die das heiße Kühlmittel sofort zurück zum Motor oder Kühler leitet. Dadurch bleibt das Kühlmittel ständig in Bewegung, was Druckspitzen verhindert und sicherstellt, dass die Wasserpumpe immer Flüssigkeit zum Fördern hat, unabhängig von Ihren Einstellungen für die Kabinenkomfort.

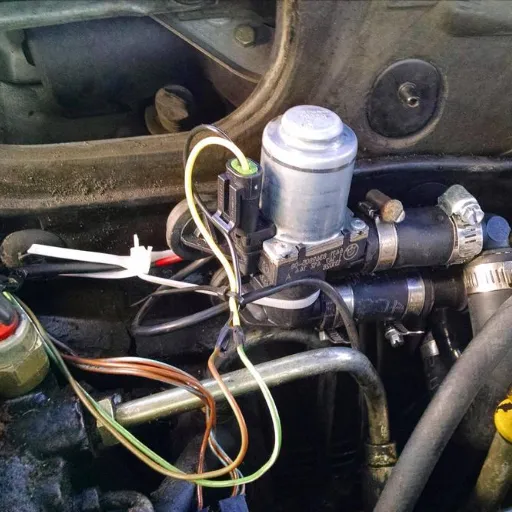

Anzeichen eines defekten Heizungssteuerventils,

Häufige Symptome, auf die Sie achten sollten

Ihr Auto gibt normalerweise einen Ventilausfall durch Temperaturschwankungen zu erkennen.

• Keine Wärme: Das häufigste Symptom. Der Motor ist warm, der Kühlmittelstand ist voll, aber die Luft aus den Lüftungsöffnungen ist eiskalt. Dies deutet darauf hin, dass das Ventil in geschlossener Position stecken geblieben ist oder der Aktuator ausgefallen ist.

• Wärme, die sich nicht ausschalten lässt: Wenn Sie die Klimaanlage auf maximale Leistung gestellt haben, aber dennoch warme Luft vermischen spüren, ist es möglich, dass das Ventil in geöffneter Position stecken geblieben ist. Der Klimakältetauscher kühlt die Luft, aber der Heizkörper erwärmt sie sofort wieder.

• Unregelmäßige Temperaturänderungen: Wenn die Lufttemperatur stark schwankt, ohne dass Sie am Regler drehen, kann die Vakuumleitung, die das Ventil steuert, locker sein, oder das elektronische Magnetventil kann intermittierend ausfallen.

Auswirkungen auf die Heizleistung des Fahrzeugs und die Gesundheit des Motors

Während ein Mangel an Wärme ein Komfortproblem ist, ist ein physischer Ausfall des Ventilkörpers ein mechanisches Notfallereignis. Heizungssteuerventile sind oft aus Kunststoff hergestellt, der mit der Zeit spröde wird. Wenn der Ventilkörper bricht oder die innere Dichtung undicht wird, wird Kühlflüssigkeit austreten.

Niedrige Kühlflüssigkeitsstände sind für Ihren Motor gefährlich. Wenn das Ventil genügend Flüssigkeit austrägt, können sich Luftblasen im Kühlsystem bilden. Diese Luftblasen können verhindern, dass das Thermostat öffnet oder die Wasserpumpe die Flüssigkeit zirkulieren lässt, was zu einer katastrophalen Überhitzung des Motors und einem defekten Zylinderkopfdichtring führt.

Diagnostic Tips for Identifying Issues

Bevor Sie sich beeilen, Teile zu kaufen, führen Sie diese einfachen Prüfungen durch, um zu bestätigen, dass das Ventil die Ursache ist:

1. The Touch Test (Use Caution): Wenn der Motor vollständig warmgelaufen ist und die Heizung auf "Hoch" gestellt ist, öffnen Sie die Motorhaube. Finden Sie die beiden Heizschläuche, die durch die Stirnwand führen. Halten Sie vorsichtig Ihre Hand in der Nähe von ihnen (oder berühren Sie sie leicht, wenn Sie wissen, dass es sicher ist). Beide Schläuche sollten heiß sein. Wenn der Schlauch, der in das Ventil führt, heiß ist, aber der Schlauch, der kommt aus dem Ventil ist kalt, ist das Ventil festgefroren und geschlossen.

2. Visuelle Inspektion: Schauen Sie sich das Ventil selbst an. Sehen Sie krustige, weiße oder rosa Rückstände um die Nähte? Das deutet auf einen langsamen Kühlmittelleckage hin.

3. Vakuumprüfung: Wenn Sie ein vakuumbetriebenes Ventil haben, prüfen Sie den kleinen Gummischlauch, der daran angeschlossen ist. Ist er gerissen oder abgesteckt? Wenn die Vakuumleitung beschädigt ist, erhält das Ventil kein Signal zum Öffnen.

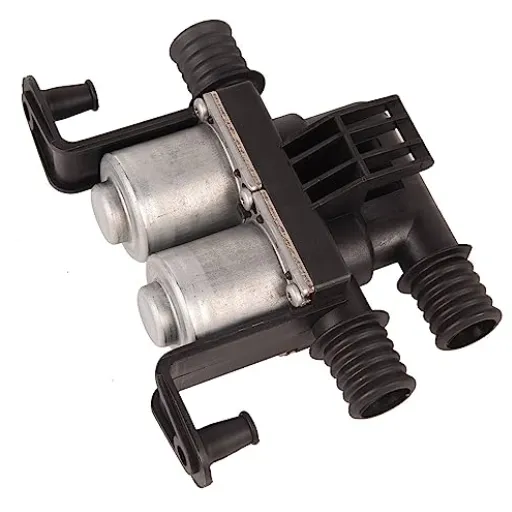

Ersetzen Ihres Heizsteuerventils

Auswahl des richtigen Modells für Ihr Fahrzeug

Wenn Sie nach Ersatzteilen suchen, stehen Sie vor der Wahl zwischen OEM-Teilen (Original Equipment Manufacturer) und Ersatzteilen aus dem Fremdmarkt.

• OEM: Dies sind die genauen Teile, mit denen das Auto gebaut wurde. Sie sind im Allgemeinen teurer, garantieren aber einen perfekten Sitz und eine ordnungsgemäße Kalibrierung der elektronischen Systeme.

• Aftermarket: Diese sind oft deutlich billiger. Auch wenn viele von hoher Qualität sind, seien Sie vorsichtig mit den billigsten Kunststoffoptionen. Da dieses Teil heißes, unter Druck stehendes Fluid enthält, kann eine billige Kunststoffschweißung platzen und Sie im Stich lassen.

Stellen Sie außerdem sicher, dass Sie die genaue Konfiguration überprüfen. Einige Modelle haben zwei Auslässe, andere drei (für die Umgehung), und sie sehen auf den ersten Blick oft ähnlich aus. Verwenden Sie immer Ihre Fahrgestellnummer (Vehicle Identification Number) beim Bestellen.

Schritt-für-Schritt-Anleitung zur Austausch

Hinweis: Öffnen Sie niemals ein Kühlsystem, wenn der Motor heiß ist. Das System ist unter Druck und kann kochende Flüssigkeit spritzen.

1. Abkühlen lassen: Stellen Sie sicher, dass das Fahrzeug vollständig abgekühlt ist.

2. Kühlmittel ablassen: Sie müssen nicht den gesamten Kühler entleeren. Legen Sie eine Auffangschale unter den Bereich des Ventils. Sie verlieren etwas Flüssigkeit, wenn Sie die Schläuche abtrennen.

3. Klemmbacken entfernen: Verwenden Sie Zange oder einen Schraubendreher, um die Schlauchklemmen zu lösen, die die Gummischläuche am Ventil befestigen.

4. Trennen: Drehen und ziehen Sie die Schläuche vom Ventil. Seien Sie vorsichtig; wenn die Schläuche alt sind, können sie reißen. Wenn sie fest sitzen, benötigen Sie möglicherweise ein Schlauchentfernungswerkzeug oder müssen sie eventuell abschneiden (wenn Sie genug Schlaufe haben oder die Schläuche auch ersetzen).

5. Ventil entfernen: Entfernen Sie die Schrauben, die das Ventil an der Montagehalterung befestigen, oder trennen Sie die Vakuum-/Elektroleitung.

6. Neues Ventil installieren: Verbinden Sie das neue Ventil in der gleichen Ausrichtung. Die Richtung ist wichtig – suchen Sie nach einem Pfeil am Gehäuse, der die Strömungsrichtung angibt.

7. Schläuche wieder anschließen: Schieben Sie die Schläuche wieder auf und befestigen Sie die Klemmen. Stellen Sie sicher, dass die Klemmen hinter der Nase der Armatur positioniert sind, um eine dichte Abdichtung zu gewährleisten.,

8. Nachfüllen und Entlüften: Füllen Sie den Kühlmittelbehälter auf. Starten Sie das Auto und stellen Sie die Heizung auf Maximum. Lassen Sie das Auto mit abgenommenem Kühlerdeckel (oder offenem Behälterdeckel) laufen, damit Luftblasen entweichen können. Dies wird als "Entlüften" des Systems bezeichnet. Wenn die Luft entweicht, sinkt der Kühlmittelstand – füllen Sie ihn so lange nach, bis die Heizung warme Luft bläst und der Stand stabil bleibt.
