Steuerventile in Hydrauliksystemen erklärt: Ein Leitfaden zu ihrer Funktionsweise und Effizienz

Hydraulische Systeme sind die unsichtbare Kraft hinter einem Großteil der modernen Welt schwerer Maschinen, von Baumaschinen bis hin zu landwirtschaftlichen Traktoren. Im Herzen dieser leistungsstarken Systeme liegt eine kritische Komponente: das hydraulische Steuerventil. Das Verständnis, wie diese Ventile funktionieren, ist der Schlüssel zur Gewährleistung der Effizienz, Sicherheit und Zuverlässigkeit jeder hydraulischen Anwendung.

Dieser Leitfaden bietet einen umfassenden Überblick über hydraulische Steuerventile. Wir werden untersuchen, was sie sind, welche verschiedenen Typen es gibt und welche wesentlichen Komponenten sie haben. Sie werden die grundlegenden Prinzipien des Betriebs hydraulischer Systeme, die spezifische Rolle von Schieberkolben und Durchflussrate sowie die Unterschiede zwischen verschiedenen Wegeventilen lernen. Schließlich werden wir die besten Praktiken für die Wartung, das Beheben gängiger Probleme und Strategien zur Verbesserung der Gesamtsystemeffizienz behandeln. Diese Informationen werden Ihnen helfen, die Leistung Ihres hydraulischen Geräts zu optimieren und seine Lebensdauer zu verlängern.

Grundlagen der hydraulischen Steuerventile

Was ist ein hydraulisches Steuerventil?

Ein hydraulisches Steuerventil ist ein mechanisches Gerät, das zur Regelung des Volumenstroms, des Drucks und der Richtung des Hydrauliköls dient. Durch die Steuerung dieser Variablen lenkt das Ventil die Leistung des Hydrauliksystems auf die Ausführung bestimmter Aufgaben, wie das Bewegen eines Zylinders, das Drehen eines Motors oder das Heben einer schweren Last. Man kann es sich als das "Gehirn" des Hydraulikkreises vorstellen, das Entscheidungen trifft, um die Energie des Hydrauliköls in kontrollierte mechanische Bewegung umzusetzen. Ohne diese Ventile wäre die enorme Kraft, die von Hydrauliköl erzeugt wird, unkontrollierbar und chaotisch.

Arten von Hydrauliksteuerventilen

Hydrauliksteuerventile werden anhand ihrer Hauptfunktion kategorisiert. Die drei Hauptarten sind:

• Richtungssteuerventile: Diese Ventile sind für das Starten, Stoppen und Ändern der Strömungsrichtung des Fluids verantwortlich. Sie sorgen dafür, dass das Hydraulikfluid zu dem richtigen Zeitpunkt zum richtigen Bauteil gelangt und ermöglichen so die Bewegung von Stellgliedern wie Zylindern und Motoren.

• Drucksteuerventile: Wie der Name schon sagt, regulieren diese Ventile den Druck in einem Hydrauliksystem. Sie schützen das System vor Überdruck, der Bauteile beschädigen oder Sicherheitsrisiken schaffen könnte. Häufige Beispiele sind Überdruckventile, Druckminderer und Sequenzventile.

• Durchflussregelventile: Diese Ventile steuern die Geschwindigkeit von hydraulischen Aktuatoren, indem sie das Volumen des Fluids regeln, das pro Zeiteinheit durch einen bestimmten Teil des Kreislaufs strömt. Durch die Einstellung der Durchflussmenge kann ein Bediener die Ausfahrgeschwindigkeit eines Hydraulikzylinders oder die Drehzahl eines Hydraulikmotors steuern.

Komponenten eines Regelventilsystems

Ein typisches Regelventil ist eine Anordnung mehrerer Schlüsselkomponenten, die zusammenarbeiten. Obwohl die Designs variieren, enthalten die meisten hydraulischen Regelventile die folgenden Komponenten:

• Ventilkörper: Dies ist das Hauptgehäuse, das alle internen Teile enthält. Es hat Anschlüsse, durch die die Flüssigkeit ein- und ausströmen kann und verbindet das Ventil mit dem restlichen Hydrauliksystem.

• Spool: Der Spool ist ein zylindrisches Bauteil, das sich im Ventilkörper verschiebt oder dreht. Es hat Abschnitte (breitere Bereiche) und Nuten (schmalere Bereiche), die die Pfade für die Flüssigkeitsströmung blockieren oder öffnen. Die Position des Spools bestimmt den Weg des Hydrauliköls.

• Aktuator (Hebel, Magnet, etc.): Dies ist der Mechanismus, der zum Bewegen des Spools verwendet wird. Aktuatoren können manuell (z. B. ein Hebel oder Pedal), elektrisch (Magnete), hydraulisch (Vorsteuerdruck) oder pneumatisch sein.

• Federn: Federn werden oft verwendet, um den Spool in eine neutrale oder Standardposition zurückzuführen, wenn der Aktuator nicht betätigt wird. Dies stellt sicher, dass das System in einen sicheren oder Ruhezustand zurückkehrt.

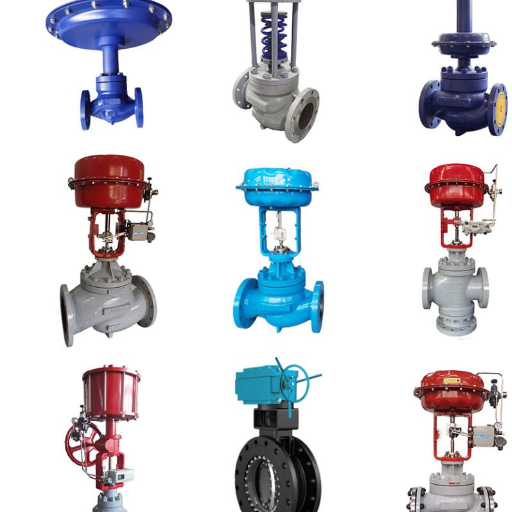

Wie hydraulische Systeme funktionieren

Grundsätze hydraulischer Systeme

Hydraulische Systeme funktionieren auf der Grundlage des Pascalschen Gesetzes, das besagt, dass der Druck, der auf eine eingeschlossene, inkompressible Flüssigkeit ausgeübt wird, gleichmäßig in alle Richtungen in der gesamten Flüssigkeit übertragen wird. In einem einfachen hydraulischen System erzeugt eine Pumpe einen Fluss, der dann eingeschränkt wird, wodurch Druck entsteht. Diese unter Druck stehende Flüssigkeit wird von Steuerventilen zu einem Aktor, wie einem Hydraulikzylinder, geleitet.

Die erzeugte Kraft ist das Produkt aus dem Druck und der Oberfläche, auf die er wirkt (Kraft = Druck × Fläche). Dieses Prinzip ermöglicht es Hydrauliksystemen, die Kraft zu vervielfachen, sodass eine kleine Eingangskraft eine viel größere Ausgangskraft erzeugen kann. Deshalb sind sie ideal für Hochleistungsanwendungen.

Die Rolle der Schieber in der Hydrauliksteuerung

Der Schieber ist der zentrale bewegliche Teil eines Wegeventils. Seine Bewegung lenkt den Fluss des Hydrauliköls. Wenn ein Bediener das Ventil betätigt (z. B. indem er einen Hebel bewegt), gleitet der Schieber innerhalb des Ventilkörpers. Die Steuerkanten auf dem Schieber blockieren bestimmte Kanäle, während die Nuten andere öffnen.

Diese Aktion verbindet den Pumpenanschluss mit einem der Arbeitsanschlüsse (der zu einem Aktor führt) und den anderen Arbeitsanschluss mit dem Tankanschluss (Reservoir). Dies ermöglicht es, dass unter Druck stehende Flüssigkeit beispielsweise einen Zylinder ausfahren lässt, während die Flüssigkeit auf der anderen Seite des Zylinderkolbens in den Tank zurückkehrt. Wenn der Schieber in eine andere Position bewegt wird, ändern sich die Verbindungen, wodurch die Bewegung des Aktors umgekehrt wird. In einer Neutralposition kann der Schieber alle Anschlüsse blockieren oder es der Flüssigkeit ermöglichen, in den Tank zurückzuströmen, je nach Design.

Durchflussrate und ihre Bedeutung in hydraulischen Systemen

Die Durchflussrate, die typischerweise in Gallonen pro Minute (GPM) oder Litern pro Minute (LPM) gemessen wird, bestimmt die Geschwindigkeit der hydraulischen Aktoren. Eine höhere Durchflussrate lässt einen Zylinder schneller ausfahren oder einfahren und einen Motor schneller drehen.,

Durchflussregelventile werden verwendet, um diese Geschwindigkeit präzise zu steuern. Sie funktionieren, indem sie eine Einschränkung im Strömungspfad schaffen. Einige sind einfache Nadelventile, die manuell eingestellt werden können, während andere druckkompensiert sind, was bedeutet, dass sie eine konstante Durchflussrate aufrechterhalten, auch wenn sich der Systemdruck ändert. Die richtige Steuerung der Durchflussrate ist für den reibungslosen und vorhersehbaren Betrieb von hydraulischen Maschinen von entscheidender Bedeutung.

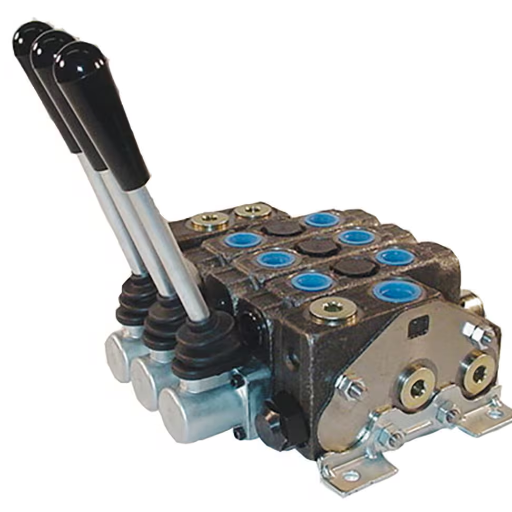

Wegeventile

Einführung in Wegeventile

Richtungssteuerventile steuern den Weg des Fluidflusses. Ihre primäre Funktion besteht darin, unter Druck stehendes Öl zu einer Seite eines Aktuators zu leiten, während das Öl von der anderen Seite zum Tank zurückfließen kann. Sie werden nach der Anzahl der Anschlüsse, der Anzahl der Schieberstellungen, der Betätigungsart und der Art des Schiebers klassifiziert.

Beispielsweise ist ein "4/3-Ventil" eine gängige Bezeichnung. Die "4" gibt an, dass es vier Anschlüsse hat (Pumpe, Tank und zwei Arbeitsanschlüsse, A und B), und die "3" gibt an, dass es drei Stellungen hat (z. B. Ausfahren, Einfahren und Neutral).

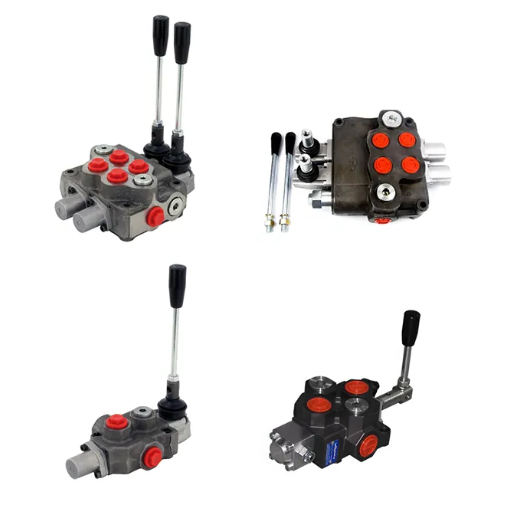

2-Schieber- vs. 1-Schieber-Richtungsventile

In vielen hydraulischen Systemen, insbesondere bei mobilen Geräten wie Baggern und Ladern, müssen mehrere Funktionen unabhängig voneinander gesteuert werden. Anstatt mehrere einzelne Ventile zu verwenden, nutzen Hersteller häufig einen Monoblock- oder Sektionalventilkörper, der mehrere Schieber enthält.

• 1-Schieber-Wegeventil: Ein Einfachschieberventil steuert einen hydraulischen Kreis. Es verfügt über einen Aktor (z. B. einen Hebel), um seinen einzigen Schieber zu bewegen und eine einzelne Funktion zu steuern, wie beispielsweise das Anheben des Arms eines Laders.

• 2-Schieber-Wegeventil: Ein Zweischieberventil enthält zwei Schieber in einem einzigen Ventilkörper. Dies ermöglicht es einem Bediener, zwei separate hydraulische Funktionen mit zwei separaten Hebeln zu steuern. Beispielsweise kann bei einem Traktor mit Frontlader ein Schieber die Hubarme steuern, während der zweite Schieber die Kipperbewegung des Eimers steuert. Dieses integrierte Design ist kompakter und oft einfacher zu installieren als die Verwendung von zwei separaten Einfachschieberventilen.

Ventile können viele mehr Schieber haben, wobei 6-Schieber-Konfigurationen oder sogar noch komplexere Konfigurationen bei fortschrittlichen Maschinen üblich sind.

Die richtige Wegeventilauswahl

Die Auswahl des geeigneten Wegeventils erfordert die Berücksichtigung mehrerer Faktoren:

• Durchflussrate (GPM): Das Ventil muss so dimensioniert sein, dass es den maximalen Durchfluss der Pumpe des Systems bewältigen kann. Ein zu kleines Ventil verursacht einen Druckabfall, erzeugt Wärme und verringert die Systemeffizienz.

• Maximaldruck: Der Ventilkörper und seine Komponenten müssen den maximalen Betriebsdruck des Systems aushalten können.

• Anzahl der Schieber: Dies hängt davon ab, wie viele unabhängige Funktionen gesteuert werden müssen.

• Betätigungsart: Wird das Ventil manuell mit einem Hebel, elektronisch mit Magneten für die Fernsteuerung oder mit hydraulischem Vorsteuerdruck betätigt?

• Schieber-Mittelstellung: Was soll passieren, wenn das Ventil in der Neutralstellung ist? Ein "offener Mittelpunkt"-Schieber lässt den Pumpenstrom direkt in den Tank zurückfließen, was in einfachen Systemen üblich ist. Ein "geschlossener Mittelpunkt"-Schieber blockiert alle Anschlüsse und wird in komplexeren Systemen mit Verstellpumpen verwendet.

Effizienz und Wartung von Hydrauliksteuerventilen

Wartung von Hydrauliksteuerventilen für optimale Leistung

Regelmäßige Wartung ist der beste Weg, um Probleme mit Hydrauliksteuerventilen zu vermeiden. Wichtige Praktiken umfassen:

• Halten Sie das Hydrauliköl sauber: Verschmutzung ist der größte Feind von Hydrauliksystemen. Schmutz, Metallpartikel und Wasser können dazu führen, dass Kolben kleben bleiben, Dichtungen verschleißen und kleine Öffnungen verstopfen. Verwenden Sie hochwertige Filter und tauschen Sie sie regelmäßig gemäß den Empfehlungen des Herstellers aus.

• Überwachung der Flüssigkeitstemperatur: Übermäßige Hitze verschlechtert die Hydraulikflüssigkeit und kann Dichtungen beschädigen. Stellen Sie sicher, dass das System über ausreichende Kühlung verfügt und dass die Flüssigkeit innerhalb des angegebenen Temperaturbereichs arbeitet.

• Regelmäßige Inspektionen: Prüfen Sie die Ventile visuell auf äußere Lecks, die auf defekte Dichtungen oder lose Fittings hinweisen können. Lauschen Sie auf ungewöhnliche Geräusche, die auf Kavitation oder innere Leckagen hinweisen könnten. Überprüfen Sie, ob die Aktoren (Hebel, Magnetventile) ordnungsgemäß funktionieren.

• Beachten Sie die Serviceintervalle: Befolgen Sie den Wartungsplan des Geräteherstellers für Flüssigkeits- und Filterwechsel.

Häufige Probleme und Troubleshooting-Tipps

Selbst bei richtiger Wartung können Probleme auftreten. Hier sind einige häufige Probleme und wie Sie sie beheben können:

• Festgeklemmte Schieberhülse: Wenn ein Ventil langsam auf Anfragen reagiert oder in einer Position festklemmt, ist die Ursache oft Verschmutzung oder Lackansammlung auf der Schieberhülse. Manchmal kann dies durch Spülen des Systems behoben werden. In schwereren Fällen muss das Ventil möglicherweise zerlegt und gereinigt werden.

• Interne oder externe Lecks: Externe Lecks werden normalerweise durch abgenutzte O-Ringe oder Dichtungen verursacht. Internes Lecken tritt auf, wenn Fluid an der Schieberhülse vorbeifließt, was die Systemeffizienz verringert und dazu führt, dass Aktoren auswandern. Dies ist typischerweise auf Abnutzung der Schieberhülse oder des Ventilkörpers zurückzuführen und kann die Ersetzung des Ventils erfordern.

Steigerung der Effizienz in Hydrauliksystemen

Neben der grundlegenden Wartung gibt es mehrere Möglichkeiten, die Gesamteffizienz eines Hydrauliksystems zu verbessern:

• Verwenden Sie die richtige Flüssigkeitsviskosität: Die Verwendung einer Hydraulikflüssigkeit mit der richtigen Viskosität für Ihren Betriebstemperaturbereich minimiert innere Leckagen und verringert die Energie, die zur Förderung der Flüssigkeit erforderlich ist.

• Minimieren Sie Druckverluste: Stellen Sie sicher, dass Schläuche und Rohrleitungen für den Durchfluss richtig dimensioniert sind. Vermeiden Sie scharfe Biegungen und unnötige Armaturen, da jede eine Einschränkung darstellt, die Energie verschwendet.

• Upgraden Sie auf moderne Ventile: Neuere Ventilkonstruktionen, wie z. B. Proportionalventile oder Lastsensierende Ventile, können die Effizienz erheblich verbessern. Lastsensierende Systeme passen beispielsweise den Pumpendurchfluss und den Druck an die Lastanforderungen an, wodurch der Energieverbrauch verringert wird, wenn das System nicht mit voller Kapazität arbeitet.
