Erkundung des Funktionsprinzips von Schmetterlingsventilen und ihrer Anwendungen in der modernen Technik

Schmetterlingsventile sind grundlegende Komponenten in der modernen Technik und regeln den Fluidfluss in unzähligen Systemen. Von großen industriellen Anlagen bis hin zu städtischen Wassersystemen bietet ihr einfaches, aber effektives Design eine zuverlässige Methode zur Steuerung von Flüssigkeiten und Gasen. Das Verständnis des Funktionsprinzips von Schmetterlingsventilen ist für jeden Berufstätigen, der mit Fluidmechanik, Rohrleitungsdesign oder Systemwartung befasst ist, unerlässlich.

Dieser Leitfaden untersucht die Mechanik hinter diesen wichtigen Geräten. Wir werden ihre Kernkomponenten, die verschiedenen verfügbaren Typen und ihre spezifischen Anwendungen in verschiedenen Branchen betrachten. Sie werden ein umfassendes Verständnis dafür gewinnen, wie Schmetterlingsventile funktionieren, welche Vorteile sie gegenüber anderen Ventiltypen haben und welche besten Praktiken für ihre Installation und Wartung gelten. Diese Kenntnisse werden Ihnen helfen, die Systemleistung zu optimieren, die Zuverlässigkeit zu gewährleisten und fundierte Entscheidungen bei der Auswahl von Lösungen zur Flusssteuerung zu treffen.

Das Schmetterlingsventil verstehen und seine Funktionsweise

Was ist ein Schmetterlingsventil?

Ein Schmetterlingsventil zeichnet sich durch seine Hauptkomponente aus: eine kreisförmige Scheibe, die auf einer drehbaren Welle montiert ist. Diese Scheibe, die oft als "Schmetterling" bezeichnet wird, befindet sich in der Mitte des Rohrdurchgangs. Wenn das Ventil vollständig geöffnet ist, dreht sich die Scheibe um ein Viertel (90 Grad), um parallel zur Strömung zu liegen und bietet so minimalen Widerstand. Wenn es geschlossen ist, dreht sich die Scheibe zurück, um senkrecht zur Strömung zu stehen und blockiert so effektiv den Durchgang.

Dieser einfache Mechanismus ermöglicht ein schnelles Abschalten, was Schmetterlingsventile ideal für Ein/Aus- und Drosselungen macht. Ihr kompakter und leichter Aufbau ist ein weiterer signifikanter Vorteil, der die Installationskosten und den Platzbedarf im Vergleich zu anderen Ventiltypen wie Schieber- oder Kugelhähnen verringert.

Wie funktioniert ein Schmetterlingsventil?

Das Funktionsprinzip eines Schmetterlingsventils basiert auf der Drehbewegung seiner inneren Scheibe. Ein Aktuator, der ein Handgriff, ein Getriebe oder ein automatisches System (elektrisch, pneumatisch oder hydraulisch) sein kann, ist mit der Ventilstange verbunden.

• Öffnen des Ventils: Wenn der Aktor gedreht wird, dreht er den Schaft. Diese Drehung wird auf die Scheibe übertragen. Eine 90-Grad-Drehung bewegt die Scheibe von einer geschlossenen, senkrechten Position in eine offene, parallele Position relativ zur Strömungsrichtung. Im voll geöffneten Zustand kann die Flüssigkeit oder das Gas mit minimaler Behinderung durchströmen.

• Schließen des Ventils: Das Drehen des Aktors in die entgegengesetzte Richtung dreht die Scheibe um 90 Grad zurück, so dass sie senkrecht zur Strömung steht und sich gegen einen Sitz im Ventilkörper abdichtet. Diese Aktion stoppt die Strömung durch die Rohrleitung.

• Drosselung: Das Ventil kann auch teilweise auf einen beliebigen Winkel zwischen 0 und 90 Grad geöffnet werden. Dies ermöglicht die Regelung oder Drosselung der Strömungsgeschwindigkeit. Allerdings kann eine längere Drosselung mit bestimmten Schmetterlingsventiltypen Scheibenflattern und Verschleiß verursachen, daher ist es wichtig, für diesen Zweck das richtige Design auszuwählen.

Komponenten eines Schmetterlingsventils

Ein Schmetterlingsventil besteht aus vier Hauptkomponenten, die zusammenwirken, um den Durchfluss zu steuern:

• Gehäuse: Dies ist das äußere Gehäuse des Ventils, das die internen Teile aufnimmt. Es ist so konzipiert, dass es zwischen zwei Rohrflanschen passt. Das Gehäuse kann eine Wafer-, Laschen- oder Flanschbauart sein, was bestimmt, wie es an die Rohrleitung angeschlossen wird.

• Scheibe (das "Schmetterling"): Die Scheibe ist die Komponente, die den Durchfluss steuert, indem sie den Durchgang öffnet und schließt. Sie ist auf der Welle montiert und dreht sich innerhalb des Ventilgehäuses. Das Material der Scheibe wird basierend auf den Eigenschaften der Flüssigkeit ausgewählt, wie z. B. ihrer Korrosivität und Temperatur.

• Stem: Der Stiel verbindet den externen Aktuator mit der internen Scheibe. Er durchdringt die Scheibe und ist für die Übertragung der Drehkraft vom Aktuator zur Schwenkung der Scheibe verantwortlich.

• Seat: Der Sitz ist eine Dichtung aus elastomerem oder metallischem Material, die beim Schließen des Ventils die Abdichtung zwischen der Scheibe und dem Ventilkörper gewährleistet. Das Material des Sitzes ist entscheidend für eine dichte Absperrung und die Verhinderung von Leckagen. Es muss mit der Flüssigkeit und der Betriebstemperatur kompatibel sein.

Arten von Schmetterlingsventilen und ihre Anwendungen

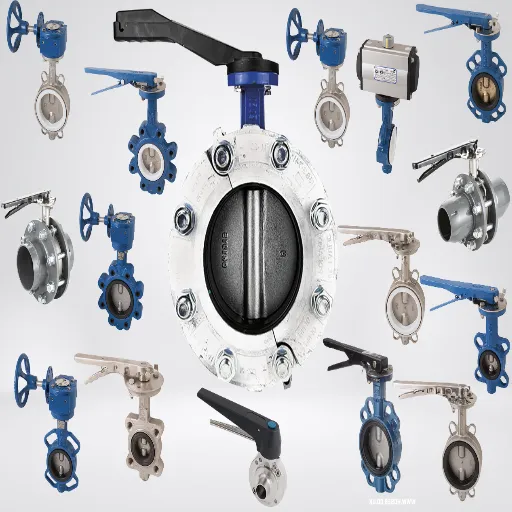

Unterschiedliche Typen von Schmetterlingsventilen erklärt

Die häufigsten Methoden zur Klassifizierung von Schmetterlingsventilen sind der Anschlussstil sowie das geometrische Design von Scheibe und Stange, das als Versatz bekannt ist.

Wafer-Schmetterlingsventil vs. Flansch-Schmetterlingsventil

Der Anschlusstyp bestimmt, wie das Ventil in eine Rohrleitung montiert wird.

• Wafer-Schmetterlingsventil: Dies ist das am häufigsten verwendete und kostengünstigste Design. Der Ventilkörper wird zwischen zwei Rohrflanschen eingeklemmt, und lange Bolzen oder Gewindestangen werden durch die Flansche und um den Ventilkörper herum geführt, um ihn an Ort und Stelle zu befestigen. Wafer-Ventile sind leicht und einfach zu installieren, können jedoch nicht für "Endmontage"-Anwendungen verwendet werden, bei denen eine Seite der Rohrleitung zu Wartungszwecken entfernt wird.

• Lug-Type Butterfly Valve: Bei diesem Design sind Gewindeeinsätze oder "Lappen" um den Ventilkörper herum angebracht. Diese Lappen ermöglichen es, Bolzen von jeder Seite zu installieren, um das Ventil direkt mit jedem Rohrflansch zu verbinden. Diese Konfiguration ermöglicht die Endmontage, da eine Seite der Rohrleitung abgetrennt werden kann, während die andere Seite weiterhin betriebsbereit bleibt. Lug-Ventile sind im Allgemeinen schwerer und teurer als Wafer-Ventile.

Double Offset and Triple Offset Butterfly Valves

Offset-Designs wurden entwickelt, um den Sitzverschleiß zu reduzieren und die Dichtfähigkeit für anspruchsvollere Anwendungen zu verbessern.

• Zero Offset (Konzentrisch): Bei diesem Grunddesign verläuft der Schaft durch die Mittellinie der Scheibe, die in der Rohröffnung zentriert ist. Dies wird oft als elastomerbesetzendes Schmetterlingsventil bezeichnet, da die Scheibe auf die Kompression eines weichen, elastomeren Sitzes angewiesen ist, um eine Abdichtung zu erreichen. Diese Ventile eignen sich für Anwendungen mit niedrigem Druck und niedriger Temperatur.

• Doppelversetztes Schmetterlingsventil: Auch als Hochleistungsschmetterlingsventil bekannt, weist dieses Design zwei Versätze auf. Erstens ist der Schaft von der Mittellinie des Scheibensitzes versetzt. Zweitens ist der Schaft von der Mittellinie des Rohrs versetzt. Diese Geometrie erzeugt eine Nockwirkung, wenn sich die Scheibe dreht, und hebt sie beim Öffnen vom Sitz ab. Dies reduziert Reibung und Verschleiß und ermöglicht die Verwendung in Anwendungen mit höherem Druck und höherer Temperatur.

• Triple Offset Butterfly Valve: Dieses fortschrittliche Design fügt einen dritten Versatz hinzu: Die Achse des Sitzkontakts ist von der Mittellinie des Stiels versetzt. Dieses konische Dichtdesign eliminiert vollständig das Reiben zwischen Scheibe und Sitz während des Betriebs. Die Dichtung wird durch einen Metall-zu-Metall-Kontakt erzeugt, wodurch Triple-Offset-Ventile für kritische, Hochdruck- und Hochtemperaturanwendungen geeignet sind, einschließlich solcher, die abrasive oder korrosive Medien betreffen.

Vorteile der Verwendung von Schmetterlingsventilen in der Technik

Vorteile von Schmetterlingsventilen gegenüber anderen Ventiltypen,

Im Vergleich zu Schieber-, Kugel- oder Kugelhähnen schneiden Schmetterlingshähne in mehreren Schlüsselbereichen oft besser ab.

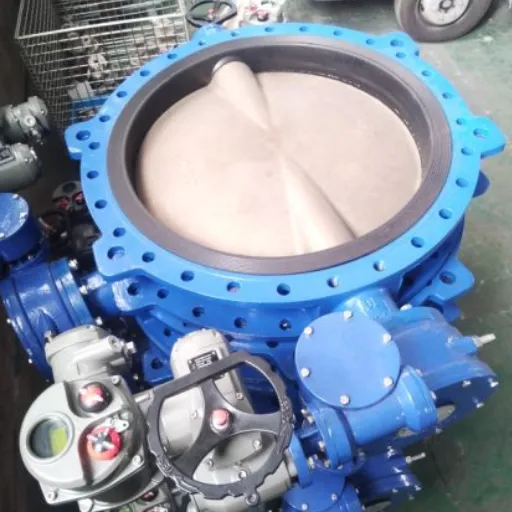

• Kompakt und Leicht: Ihr schlanker Aufbau macht sie deutlich leichter und kleiner als andere Ventiltypen gleicher Rohrgröße. Dies vereinfacht die Installation, verringert die strukturellen Stützanforderungen für die Rohrleitung und spart Platz.

• Schneller Betrieb: Als Viertel-Umdrehventile können sie mit nur einer 90-Grad-Drehung des Handgriffs oder Aktuators sehr schnell geöffnet oder geschlossen werden. Diese schnelle Reaktion ist in Notabschaltfällen von entscheidender Bedeutung.

• Niedriger Druckabfall: In voll geöffneter Position bietet die dünne Scheibe nur minimalen Widerstand für den Fluss, was im Vergleich zu Kugelhähnen zu einem geringeren Druckabfall führt.

• Kosteneffizienz: Schmetterlingsventile sind im Allgemeinen billiger herzustellen, zu kaufen und zu installieren als andere Ventiltypen, insbesondere bei größeren Rohrdurchmessern.

Anwendungen in verschiedenen Branchen

Die Vielseitigkeit von Schmetterlingsventilen ermöglicht ihre Verwendung in einem breiten Spektrum von Branchen:

• Wasser- und Abwasserreinigung: Sie werden aufgrund ihrer Zuverlässigkeit und Kosteneffizienz in städtischen Wasserversorgungs- und -behandlungsanlagen zur Strömungsregelung und Isolierung weit verbreitet eingesetzt.

• Chemische Verarbeitung: Hochleistungs-Drehschieberventile mit korrosionsbeständigen Materialien werden eingesetzt, um aggressive Chemikalien und hohe Temperaturen zu bewältigen.

• Heizungs-, Lüftungs- und Klimaanlagen (HLK): Ihre kompakte Größe und schnelle Betätigung machen sie ideal für die Steuerung des Heiß- und Kaltwasserdurchflusses in kommerziellen und industriellen Heizungs-, Lüftungs- und Klimaanlagen.

• Stromerzeugung: Sie werden in Kühlwassersystemen, Rauchgasentschwefelung und anderen Anwendungen in Kraftwerken eingesetzt.

• Öl und Gas: Drehschieberventile eignen sich besonders für kritische Anwendungen in der Öl- und Gasindustrie, einschließlich der Aufbereitung und Raffination, wo hohe Drücke und Temperaturen üblich sind.

Installation und Wartung von Schmetterlingsventilen

Installationsrichtlinien für Schmetterlingsventile

Eine korrekte Installation ist der erste Schritt zu einer langen Lebensdauer.

1. Ventil prüfen: Überprüfen Sie das Ventil vor der Installation auf eventuelle Schäden, die während des Transports entstanden sein könnten. Stellen Sie sicher, dass die Scheibe reibungslos funktioniert, indem Sie sie von voll geöffnet bis voll geschlossen drehen.

2. Reinigen Sie die Flansche: Die Rohrflansche müssen sauber sein, frei von Rost, Zunder oder anderen Verschmutzungen. Die Flanschflächen sollten ausgerichtet und parallel sein, um eine ordnungsgemäße Abdichtung zu gewährleisten.

3. Positionieren Sie das Ventil: Bei den meisten Schmetterlingsventilen sollte die Scheibe während der Installation in einer teilweise geöffneten Position sein, um zu verhindern, dass der Sitz von den Flanschen eingeklemmt oder beschädigt wird. Zentrieren Sie das Ventil sorgfältig zwischen den Flanschen.

4. Setzen Sie die Bolzen ein und ziehen Sie sie an: Setzen Sie die Bolzen ein und ziehen Sie sie im Kreuzmuster an, um eine gleichmäßige Druckverteilung zu gewährleisten. Ziehen Sie die Bolzen allmählich auf die vom Hersteller empfohlenen Drehmomentspezifikationen an. Übermäßiges Anziehen kann den Ventilkörper oder den Sitz beschädigen.

5. Überprüfen Sie die Funktionsfähigkeit: Nach der Installation öffnen und schließen Sie das Ventil vollständig, um sicherzustellen, dass es reibungslos und ohne Verstopfung funktioniert.

Häufige Wartungsmaßnahmen

Regelmäßige Wartung hilft, potenzielle Probleme zu erkennen, bevor sie zu großen Problemen werden.

• Regelmäßige Inspektion: Überprüfen Sie das Ventil visuell auf Anzeichen von äußerlichen Leckagen, Korrosion oder Schäden am Aktuator.

• Betätigen des Ventils: Betätigen Sie das Ventil regelmäßig, insbesondere wenn es über lange Zeit in einer Position verbleibt. Dies verhindert, dass die Scheibe blockiert und hilft, eventuell angesammeltes Sediment zu entfernen.

• Schmierung: Bei Ventilen mit manuellen Getriebeantrieben befolgen Sie die Empfehlungen des Herstellers zur Schmierung des Getriebes, um einen reibungslosen Betrieb zu gewährleisten.

• Sitz- und Dichtungsersatz: Bei Ventilen mit elastischem Sitz ist der Sitz ein häufig verschleißender Teil. Wenn ein Leckage festgestellt wird, muss der Sitz möglicherweise ersetzt werden. Befolgen Sie die speziellen Vorgehensweisen des Herstellers für die Demontage und den Austausch.

Problemidentifizierung und Fehlerbehebung

Häufige Probleme mit Schmetterlingsventilen hängen oft mit Leckagen oder Betätigungsproblemen zusammen.

• Undichtheit: Wenn das Ventil im geschlossenen Zustand undicht ist, kann der Sitz verschlissen oder beschädigt sein, oder die Scheibe schließt möglicherweise nicht vollständig. Wenn es um den Schaft herum undichtet, müssen die Schaftdichtungen oder die Stopfbüchse möglicherweise angezogen oder ersetzt werden.

• Schwierige Bedienung: Wenn das Ventil schwer zu bedienen ist, kann es eine Verstopfung in der Rohrleitung geben, der Aktor kann zu klein dimensioniert sein oder das Getriebe benötigt möglicherweise Schmierung. Korrosion oder Ablagerungen können auch dazu führen, dass die Scheibe blockiert.

Durch das Verständnis dieser Prinzipien und Praktiken können Ingenieure und Techniker Schmetterlingsventile effektiv nutzen, installieren und warten, um eine effiziente und zuverlässige Strömungsregelung in jedem System sicherzustellen.
