Quel est le principal objectif d'un émetteur ? Un guide complet de ses fonctions et de ses avantages

Le but général d'un émetteur est d'accepter des informations - qu'il s'agisse d'audio, de vidéo ou de données numériques - et de les convertir en un signal adapté pour une transmission sans fil à un récepteur. Il le fait en générant un courant alternatif radiofréquence, appelé onde porteuse, et en injectant les informations sur elle grâce à un processus appelé modulation. Le signal modulé est ensuite amplifié et diffusé via une antenne dans l'air vers sa destination. Ce guide fournit un aperçu complet du principal objectif d'un émetteur, de son principe de fonctionnement de base, de ses types et de ses applications. Nous examinons comment les émetteurs fonctionnent, leur rôle dans les systèmes de communication et les principales différences entre les technologies d'émetteurs. À la fin de ce guide, vous devriez être en mesure de comprendre ce qui rend les émetteurs essentiellement importants, du moins pour les applications de diffusion et industrielles.

Comprendre la fonction d'un émetteur

Définition et principes de base

Un émetteur est un dispositif électronique qui produit des ondes radio pour transmettre des données à l'aide d'une antenne. La modulation est le principe central selon lequel le signal d'information (comme une voix captée par un microphone) est superposé à une onde porteuse haute fréquence pour transporter l'information dans l'air. Au niveau du récepteur, il démodule l'onde modulée en supprimant la porteuse pour récupérer l'information.

Fonctionnement des émetteurs

À l'intérieur de l'émetteur, le fonctionnement peut être divisé en quelques grandes sections :

Génération de signal : Le processus commence par une source d'information. Par exemple, un microphone capte le son, une caméra capture des images ou un ordinateur génère des données. Cela constitue le signal de bande de base.

Oscillateur : Un circuit électronique appelé oscillateur génère une onde porteuse haute fréquence stable. La fréquence de cette onde détermine la chaîne de diffusion (par exemple, 99,5 MHz sur le cadran d'une radio FM).

Modulateur : C'est là que se passe la magie. En termes simples, le modulateur prend le signal d'information de bande de base et le combine avec l'onde porteuse. Le paramètre de l'onde porteuse (par exemple, l'amplitude ou la fréquence) est varié proportionnellement à la valeur instantanée du signal d'information.

Amplificateur : La plupart du temps, les signaux modulés sont faibles et ne peuvent pas voyager loin ; un amplificateur de puissance est utilisé pour augmenter l'intensité d'un signal au niveau requis pour la transmission. Plus l'amplificateur est puissant, plus la portée de l'émetteur est longue.

Antenne : Ensuite, ces signaux amplifiés sont envoyés à une antenne. Cette antenne convertit ensuite les signaux électriques de l'émetteur en ondes électromagnétiques qui se propagent vers l'extérieur pour être reçues par une autre antenne.

Importance dans les systèmes de communication

La communication sans fil telle que nous la connaissons n'existerait pas sans émetteurs. Chaque dispositif sans fil - depuis un simple ouvreur de porte de garage jusqu'à une installation complexe de communication satellitaire - a un émetteur chargé d'envoyer son signal. Ils sont les moteurs de la diffusion modulée et non modulée, de la téléphonie et d'innombrables autres systèmes de connexion du monde. Lorsqu'ils envoient des informations sur de longues distances sans connexion physique, presque toutes les industries sont révolutionnées.

Types de émetteurs en radiodiffusion

Émetteurs analogiques vs numériques

La différence fondamentale dans les émetteurs modernes est la distinction entre l'analogique et le numérique.

Émetteurs analogiques : Ils étaient originaux dans leur approche de la transmission. Ils modulent une onde porteuse continue avec un signal d'information continu. Les transmissions radio AM et FM sont les exemples très basiques de transmission analogique. Les signaux analogiques sont sensibles au bruit et aux interférences, qui, lorsqu'ils sont reçus, dégradent la qualité audio ou vidéo reçue.

Émetteurs numériques : Ces émetteurs convertissent le signal d'information analogique en format numérique (une série de 1 et de 0) puis modulent ces données numériques sur l'onde porteuse. En raison de leur résistance au bruit, la transmission numérique peut transporter plus d'informations dans la même bande passante. Ainsi, avec la transmission numérique, nous obtenons un meilleur son, une vidéo plus claire et avons également l'opportunité de transmettre plus de données telles que les titres de chansons ou les guides de programmes.

Types de émetteurs AM & FM

Ces deux types de têtes sont couramment utilisés pour les émetteurs radio analogiques.

Émetteurs AM (Modulation d'Amplitude) : En AM, l'amplitude (force ou intensité) de l'onde porteuse est modifiée par l'amplitude instantanée du signal d'information. Les signaux AM peuvent voyager sur de longues distances la nuit car ils sont réfléchis par l'ionosphère terrestre. Cependant, les signaux sont plus sujets au bruit statique et aux interférences d'autres sources électriques.

Émetteurs FM (Modulation de Fréquence) : En FM, la fréquence de l'onde porteuse est variée tout en maintenant une amplitude constante. Ainsi, la FM offre une fidélité bien supérieure à celle de l'AM et est également moins sujette aux interférences ; par conséquent, elle est adaptée à la transmission de musique. Cependant, les signaux FM suivent une trajectoire en ligne de mire et ne peuvent pas voyager au-delà de l'horizon.

Émetteurs de Radiodiffusion Audio Numérique (DAB)

La prochaine génération de radio est la radio DAB. Les émetteurs DAB diffusent l'audio numériquement et offrent ainsi plusieurs avantages par rapport aux AM et FM analogiques.

Qualité sonore supérieure : Les signaux numériques sont moins sujets aux interférences, offrant un son cristallin de qualité CD.

Plus de stations : La radio numérique (DAB) est plus efficace en termes de spectre, permettant de diffuser plus de stations dans la même plage de fréquences.

Données supplémentaires : La radio numérique (DAB) est également utilisée pour afficher du texte et des images, permettant aux diffuseurs de transmettre des noms d'artistes, des titres de chansons, des titres d'actualités ou des mises à jour météorologiques.

Différents types d'émetteurs en dehors de la radio

Emetteurs de capteur

Le contrôle et la surveillance des processus dans un environnement industriel nécessitent des émetteurs. Un émetteur de capteur prend la mesure réelle, que ce soit la température, la pression ou le débit, et convertit cette mesure en un signal standard qui peut être transmis à un système de contrôle.

Fonction : Ils sont des interfaces entre un capteur et un système de contrôle, tel qu'un PLC ou un DCS.

Signal standard : La sortie est généralement une boucle de courant de 4-20 mA ou un signal de tension. Cela peut également être un protocole numérique tel que HART ou FOUNDATION Fieldbus. Cependant, la norme de boucle de courant de 4-20 mA est fortement préférée car elle est moins sensible au bruit électrique, et une rupture de fil peut également être détectée car le courant chutera à 0 mA.

Transmetteurs d'instrumentation

Les transmetteurs d'instrumentation constituent une autre grande catégorie, y compris les transmetteurs de capteurs. Ils sont conçus pour mesurer une variable physique afin de permettre la surveillance ou parfois le contrôle. Les types courants sont les suivants :

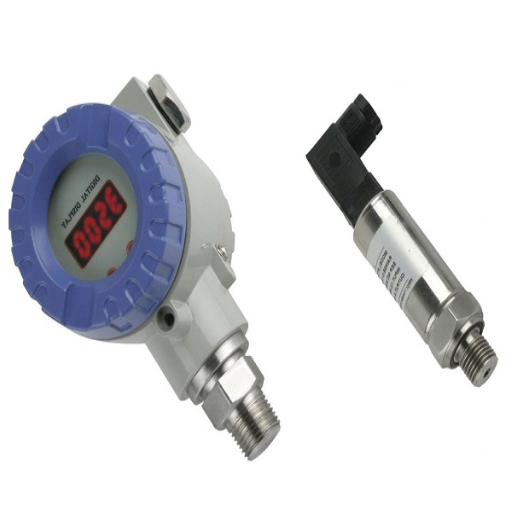

Transmetteurs de pression : Ils mesurent la pression exercée par un gaz ou un liquide. Du système HVAC aux raffineries de pétrole, ils ont une grande variété d'applications.

Transmetteurs de température : Ils convertissent les signaux provenant de capteurs de température tels que les thermocouples ou les RTD en une sortie standardisée.

Transmetteurs de débit : Ils mesurent la vitesse d'écoulement d'un fluide lorsqu'il s'écoule dans une canalisation.

Transmetteurs de niveau : Ils mesurent le niveau d'une substance à l'intérieur d'un réservoir ou d'un récipient.

Transmetteurs électroniques vs transmetteurs pneumatiques

Depuis que les transmetteurs électroniques ont pris le pas, les processus industriels étaient contrôlés par des transmetteurs pneumatiques.

Transmetteurs pneumatiques : Ces appareils transmettent un signal via de l'air comprimé. Un capteur fait varier la pression d'air dans une canalisation (généralement de 3 à 15 psi) pour représenter la variable de processus mesurée. Ils sont sûrs dans les atmosphères explosives, tandis qu'ils sont moins précis et moins flexibles que les systèmes électroniques modernes.

Émetteurs électroniques : Ils utilisent des signaux électriques pour la transmission (tension ou courant). Ils offrent une meilleure précision, un fonctionnement plus rapide, une communication numérique bidirectionnelle et une intégration facile avec les systèmes de contrôle informatisés. C'est désormais la norme dans presque toutes les nouvelles installations industrielles.

Choisir le bon émetteur pour votre application

Facteurs à prendre en compte

La sélection d'un émetteur nécessite que le personnel technique et d'ingénierie prenne en compte plusieurs éléments :

Variable de processus : Que mesurez-vous - la température, la pression, le débit ou autre chose ? C'est là que commence la sélection du capteur et du type d'émetteur.

Précision et plage : Quelle précision souhaitez-vous ? Ensuite, il s'agit des valeurs minimales et maximales que vous pouvez mesurer.

Environnement de fonctionnement : L'émetteur sera-t-il exposé à des températures extrêmes, à des produits chimiques corrosifs, à de fortes vibrations ou à des atmosphères explosives ? Le boîtier et les matériaux de l'émetteur doivent résister aux conditions données.

Signal de sortie : Le contrôle nécessite-t-il un signal de 4-20 mA, un signal de tension ou un protocole numérique particulier ?

Alimentation : Quelle alimentation est fournie ? Certains émetteurs sont alimentés en boucle, tandis que d'autres nécessitent une source d'alimentation externe.

Applications couramment utilisées pour les émetteurs

Les transmissions sont une partie fondamentale du fonctionnement de nombreux systèmes dans différents secteurs :

Télécommunications : Les émetteurs sont utilisés dans les téléphones portables, les routeurs Wi-Fi et les liaisons satellites pour transmettre et recevoir des données.

Fabrication : Les émetteurs de capteurs surveillent et contrôlent les processus automatisés pour garantir la qualité des produits et l'efficacité opérationnelle.

Aérospatiale et Défense : Les radars, les aides à la navigation (telles que le GPS) et les communications militaires utilisent des émetteurs de haute gamme.

Automobile : Les émetteurs à faible puissance sont utilisés dans les télécédes, les systèmes de surveillance de pression des pneus (TPMS) et la communication véhicule à véhicule.

Électronique grand public : La technologie d'émetteur est utilisée par les télécommandes, les écouteurs Bluetooth et même certains chargeurs sans fil.

L'avenir des émetteurs

La technologie des émetteurs d'aujourd'hui est un océan d'opportunités avec son orientation vers une communication sans fil plus rapide, plus efficace et plus fiable. Les principales tendances incluent :

Haute fréquence : Le passage vers les hautes fréquences, y compris les ondes millimétriques pour les réseaux 5G et au-delà pour les réseaux 6G, a permis d'obtenir de larges bandes passantes de données. Cela signifie des téléchargements plus rapides, une latence plus faible et la connexion de milliards d'appareils dans l'Internet des objets (IoT).

Plus grande efficacité : Des matériaux tels que le GaN (nitrure de gallium) permettent désormais potentiellement des amplificateurs de puissance plus petits, plus efficaces et qui ont tendance à fonctionner plus froidement ; cela est crucial pour réduire la consommation d'énergie des stations de base et prolonger la durée de vie des batteries des appareils mobiles.

Radios définies par logiciel (SDR) : Cette technologie remplace les modulateurs ou filtres matériels classiques par du logiciel pour offrir plus de flexibilité aux émetteurs. Ainsi, un émetteur peut changer sa fréquence, son type de modulation ou même le protocole utilisé via une simple mise à jour logicielle.

Intelligence artificielle et apprentissage dans les aspects suivants : Du point de vue d'un ingénieur et d'un physicien, l'IA est intégrée dans les systèmes d'émetteur pour améliorer leurs performances. Les algorithmes d'IA peuvent, par exemple, modifier les niveaux de puissance en temps réel, déterminer les meilleures fréquences, prévoir et corriger les interférences, tout cela afin d'offrir une connexion stable et fiable.
